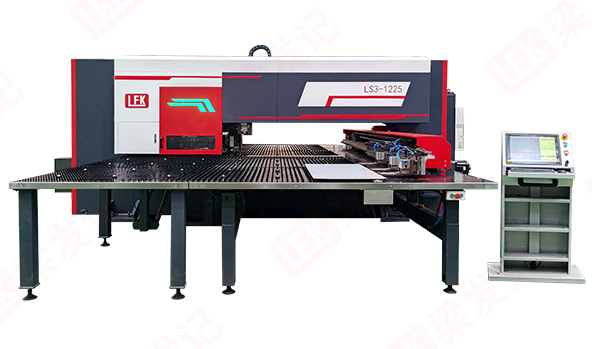

LS3-1225
配备⾼性能新⼀代⽔冷伺服⻢达，经过独特安装设计，主驱动伺服电机固定在特殊安装座上，使承受⼒更⾼，从⽽维持了整机的⾼稳定性。转盘采⽤⾼强度铸铁，所有⼯位均镶上耐磨精钢导套；还采⽤了厚转塔双圈式设计，使⽤标准模具，导向性更⾼。
咨询热线
400-830-6398
机器机架
整机机架为O型结构设计，焊接钢板
采用SF30数控系统
l17英寸高分辨率触摸屏。
l图形模拟功能，防止因错误浪费材料。。
l有简单、快捷的GM代码，节省内存，可以在控制器直接输入编程。
lUSB记忆卡传送程序。
l驱动器模块式，且设计适合中国气候特点，维修率低。
l有简单易懂的警报，快速处理及维护。
采用高性能激光切割头
l优化设计结构
l多重保护镜片
l持久耐用
l高度防尘
l高速切割

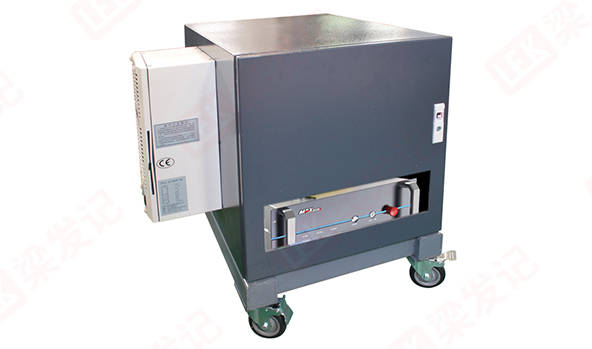

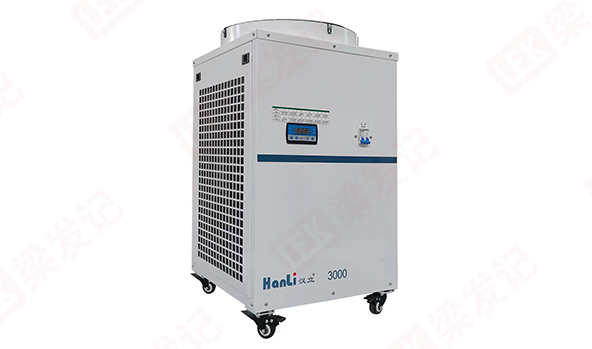

激光发生器恒温柜
配备激光发生器专用恒温柜 有效保护激光发生器，增加使用寿命 避免发生器温度过高，保证发生器的稳定
板材弯曲感应装置
有效防止了因板材弯曲所导致的错误冲打

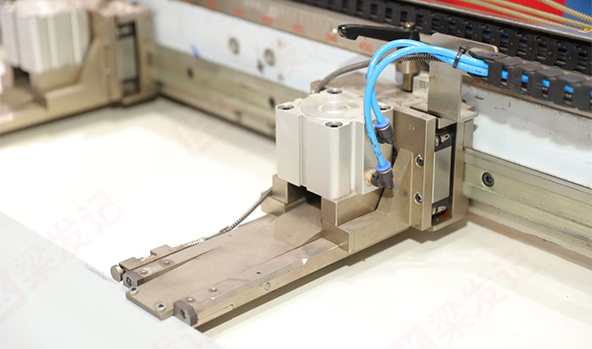

配备浮动式气动夹钳
l3个浮动式气动夹钳，夹持力强大
l夹钳有传感器装置，防止因板材脱落而造成的误冲。
技术参数
| 技术参数 | 单位 | 型号 | |
| LS3-1225 | |||
| 公称力 | Ton | 30 | |
| 主传动类型 | / | 伺服电机驱动冲头 | |
| 数控系统 | / | SF30 | |
| 最大加工板材尺寸（一次重定位） | mm | 1270×5000 | |
| 最大加工板材厚度 | mm | 6 | |
| 最大一次冲孔直径 | mm | φ88.9 | |
| 最大冲压行程 | mm | 32 | |
| 最高冲击频率（4毫米冲程） | HPM | 1200 | |
| 最高冲孔次数（1毫米中心距） | HPM | 680 | |
| 最高冲孔次数（25毫米中心距） | HPM | 320 | |
| 夹钳数 | 只 | 3 | |
| 再定位气缸数 | 套 | 4 | |
| 工位数 | 个 | 30 | |
| 旋转工位数 | 个 | 2（B） | |
| 控制轴数 | 个 | 4轴（X、Y、T、C） | |
| 模具形式 | / | 国际通用型长模具 | |
| 工作台结构 | / | 钢球毛刷混合工作台 | |
| 最大送料速度 | X轴 | m/min | 110 |
| Y轴 | 80 | ||
| XY轴联动 | 120 | ||
| 转塔速度 | rpm | 30 | |
| 旋转模具速度 | rpm | 60 | |
| 孔距精度 | mm | ±0.1 | |
| 最大承载重量 | kg | 120 | |
| 主电机功率（冲头） | kw | 63 | |
| 气源压力 | bar | 6 | |
| 耗气量 | L/min | 200 | |
| 夹钳死区检测 | / | 有 | |
| CNC存储容量 | MB | 32 | |
*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室，本集团自有产品的检测和实验，仅供参考，最终以实物为准。
应用行业
电柜行业
钣金加工
家电行业
厨具行业
电梯制造业
广告行业
装饰灯饰行业
汽车行业
